Фланцевый адаптер (муфта ПФРК) DN 100 (107-133) PN 10/16

Фланцевый адаптер (муфта ПФРК) DN 100 (107-133) мм PN 10/16 с внутренним упором и увеличенным диапазоном производства компании IDRA предназначен для установки фланцевой арматуры на трубах с гладкими концами из различных материалов (стальных, чугунных, асбестовых). Модель BF/FL UN можно использовать для всех типов труб, это обуславливается широким обжимным диапазоном.

Использование фланцевой муфты ПФРК DN 100 (107-133) мм PN 10/16 с внутренним упором и увеличенным диапазоном позволяет производить монтаж без применения сварки, в стесненных условиях. При этом время монтажа заметно сокращается при неизменном качестве.

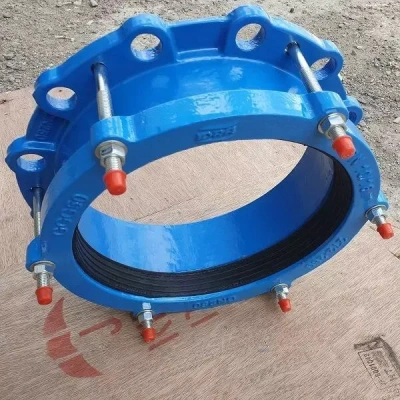

Конструкция фланцевого адаптера (муфта ПФРК) DN 100 (107-133) PN 10/16

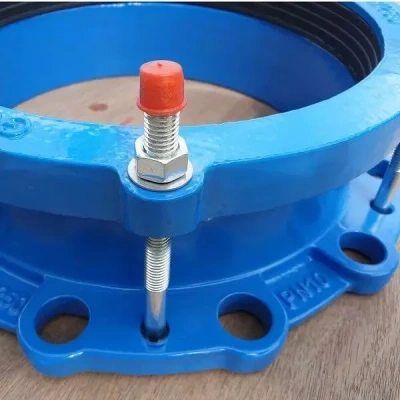

Конструкция фланцевого адаптера DN 100 (107-133) мм с внутренним упором и увеличенным диапазоном выполнена из двух фланцевых патрубков, направленных друг в друга. Место уплотнения входа элементов имеет развальцованный вид у одного из них и прямой у другого. Благодаря развальцовке при стягивании расширяется уплотнительная прокладка (выполнена из резины EPDM) которая герметизирует место сочленения. При монтаже необходимо учесть момент затягивания болтов обжимного фланца - 60-80 Нм. Максимальный перекос на угловое смещение не должен превышать 3 градуса.

Материалы муфты ПФРК DN 100 (107-133)

1. Корпус, крышка - чугун GGG50;
2. Болты - DIN 603, PN-82406 оцинкованные;
3. Гайки - DIN 934, PN-82144 оцинкованные;
4. Шайбы - DIN 126, PN-82005 оцинкованные;
5. Уплотнение - EPDM.

Чтобы купить фланцевый адаптер 107-133 мм для стальных и чугунных труб Ду100 с внутренним упором и увеличенным диапазоном, свяжитесь с нами по телефону, указанному в шапке сайта. Доставка в Санкт-Петербурге и Ленинградской области — от 1 дня, во все города России — в зависимости от местоположения заказчика.
