Отличие закрытой спирали от открытой на электросварных фитингах

Для кого статья: инженеры, строители, сварщики ПНД
Время чтения: ~ 4 минуты
Дата публикации: 17.09.2024 г.
Автор Антон Федин
Руководитель Наружные трубопроводы

Электросварные полиэтиленовые фитинги используют в строительстве для прокладки бытовых и промышленных трубопроводов из ПЭ-труб. С их помощью можно монтировать напорные и безнапорные системы для транспортировки воды, неагрессивных к полиэтилену жидкостей и газов.

Соединительные элементы электросварного типа оборудованы спиралью из металла с высоким сопротивлением. При подключении сварочного аппарата она нагревается и расправляет прилегающий полимер. За счет этого происходит взаимная диффузия полиэтилена фитинга и трубы. Образуется полностью герметичный шов.

Общая информация о фитингах

Электросварные фитинги для сборки магистральных наружных трубопроводов имеют такие особенности:

• Не подвержены коррозии — полиэтилен, в отличие от металла, не окисляется при контакте с кислородом и агрессивными веществами, присутствующими в грунте. Их можно монтировать в котлованах без защитных железобетонных лотков, окрашивания и гидроизоляции.
• Выдерживают сильное давление — прочность фитингов рассчитана таким образом, чтобы они не ломались из-за воздействия транспортируемой среды и прилегающего грунта. Для их укладки не нужно делать дополнительные защитные каналы.
• Имеют большой срок службы — время эксплуатации трубопроводов из полиэтилена с электросварными фитингами составляет 50 и более лет. В течение всего этого времени они не требуют капитального ремонта. Их можно повредить только при неаккуратных земляных работах или из-за чрезмерного давления на поверхность земли.
• Создают надежное соединение — после сплавления слоев полиэтилена образуется монолитный шов, который не пропускает внутреннюю среду независимо от срока эксплуатации. Фитинги можно укладывать в грунт, не боясь образования протечек в процессе использования.
• Быстро монтируются — сваривание труб с помощью фитингов не требует сложной подготовки и применения громоздкого оборудования. Соединители можно устанавливать в условиях ограниченного пространства и труднодоступных местах.

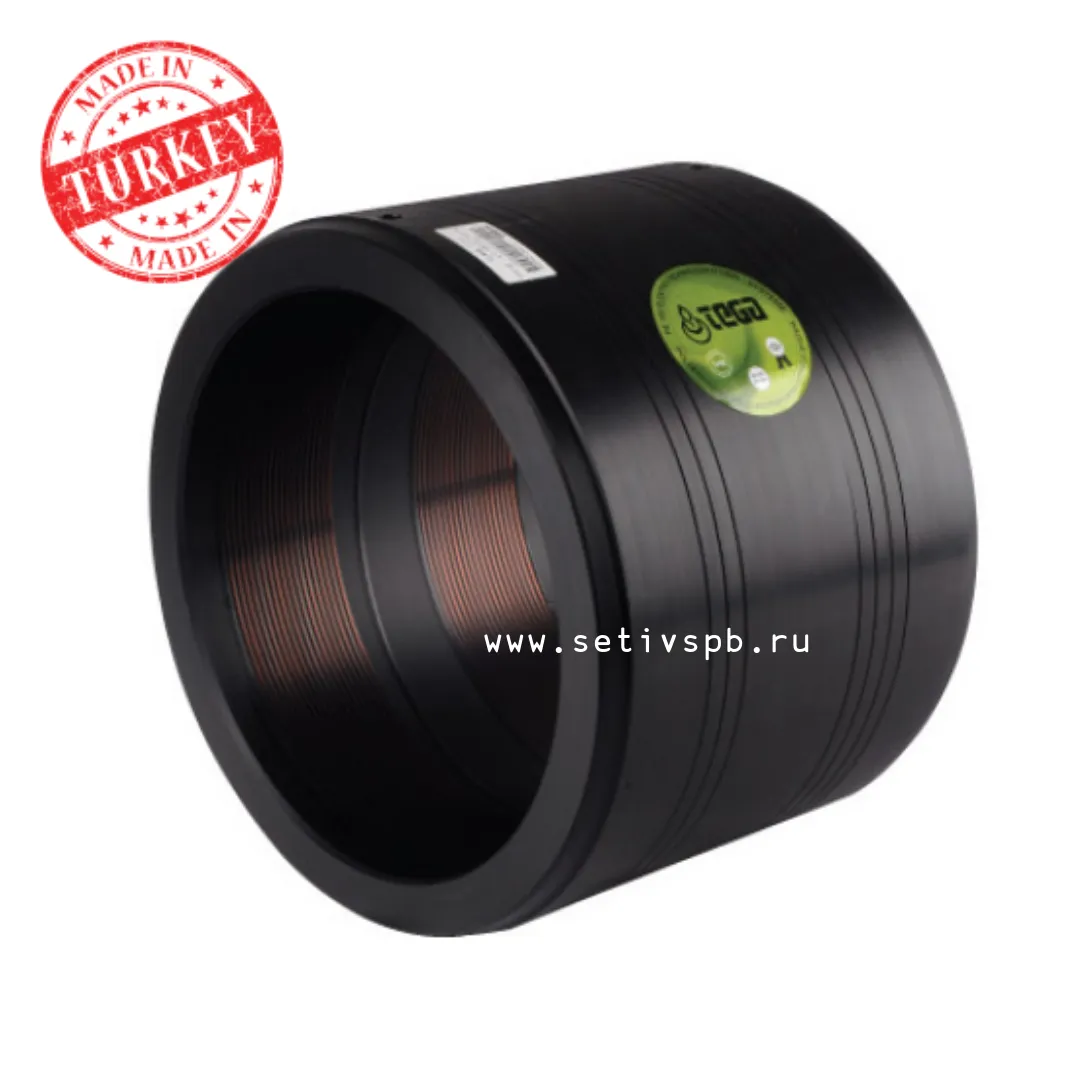

Особенности фитингов с открытой спиралью

У фитингов с открытой спиралью нагревательная проволока утоплена в полиэтилен на глубину не более 0,2–0,5 мм. За счет этого эти изделия приобретают такие преимущества:

• Плавление полиэтилена происходит практически сразу после подключения сварочного аппарата.
• Площадь соприкосновения соединителя и трубы больше, за счет чего увеличивается ширина расплавленного пластика;
• Строители могут визуально наблюдать разогрев спирали, плавление пластика и формирование соединительного шва;
• Благодаря особенностям конструкции уменьшается зависимость качества соединения от квалификации специалиста.
• На сварку уходит значительно меньше времени.

Минус в том, что открыто расположенная спираль загрязняется в процессе хранения и транспортировки, ее легко повредить внешними воздействиями.

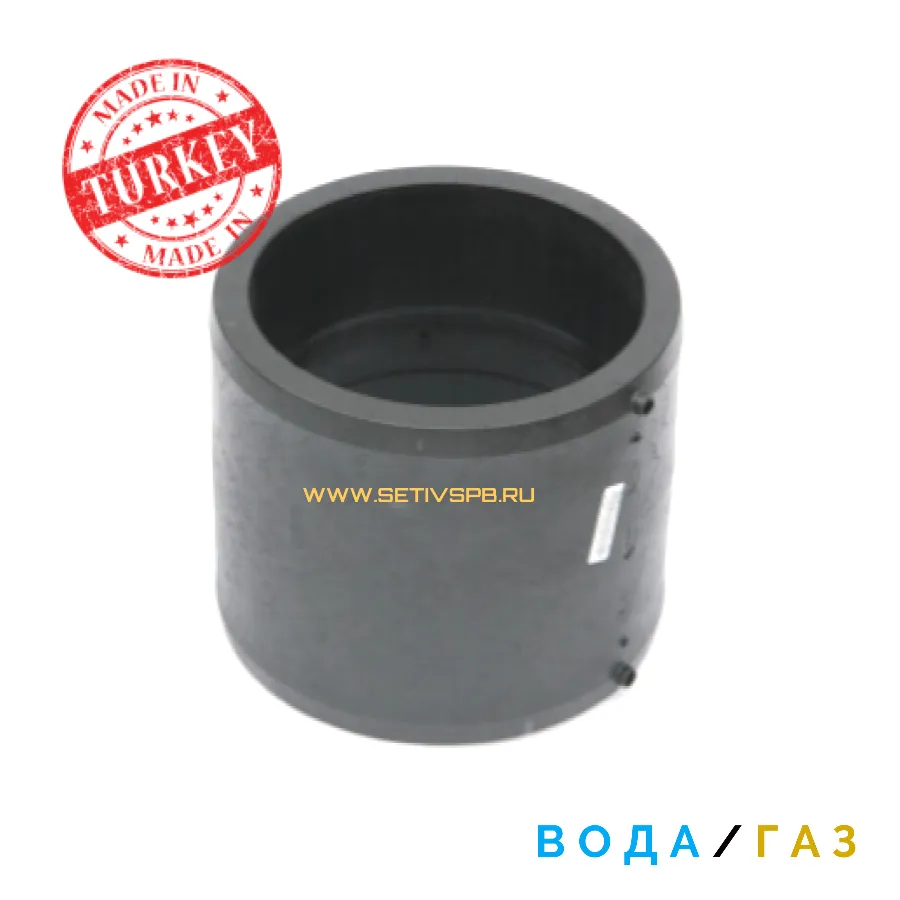

Особенности фитингов с закрытой спиралью

 В фитингах этого типа спираль расположена на глубине до 2/3 диаметра соединительного элемента. Она надежно защищена от повреждений.

 Минус таких деталей в том, что площадь контакта с трубой в этом случае меньше. Для правильного позиционирования фитинга нужно использовать центратор и удерживающие приспособления.

Компания «Наружные трубопроводы» предлагает полиэтиленовые электросварные фитинги с открытой и закрытой спиралью. Покупатель может выбрать подходящий для себя вариант с учетом собственных навыков, опыта работы и способа сваривания.

Для консультаций и оформления заказа обратитесь к нашим менеджерам.
