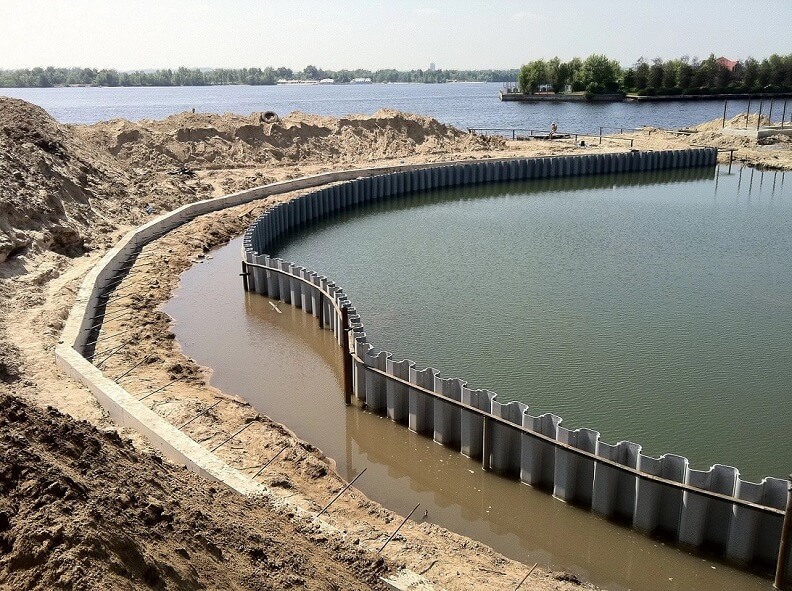

Шпунтовое ограждение используют при рытье котлованов, во время землеустроительных работ, для укрепления береговых линий и других подобных целей. Конструктивно оно представляет собой стенку из одинаковых элементов, которые предотвращают осыпание земли, затопление траншей грунтовыми или поверхностными водами.

Для чего нужно шпунтовое ограждение

Основное назначение шпунтов — устройство временного или постоянного ограждения во время земляных работ на строительной площадке. Отдельные элементы вбивают в землю таким образом, чтобы они образовали непрерывный и герметичный забор.

Эти конструкции используют для решения таких задач:

• Защита людей и специальной техники от обрушения стенок при рытье котлована в нестабильных грунтах на большую высоту;
• Предотвращения затопления котлованов из-за проникновения внутрь грунтовых или поверхностных вод;
• Стабилизация грунта вокруг места проведения работ, предотвращение осыпаний, особенно в условиях плотной застройки;
• Создание временных защитных барьеров в земле;
• Возведение и ремонт гидротехнических сооружений.

Шпунты выдерживают значительные механические нагрузки, из них можно построить стенку любой формы, они могут создать полностью водонепроницаемый барьер и использоваться повторно.

Виды ограждающих конструкций

В строительстве применяют такие виды ограждений:

• Шпунт Ларсена — изделие с особым поперечным профилем и зацепами по краям. При монтаже образуют полностью герметичную стенку, через которую не проникает вода;
• Стальные трубы — для устройства забора в котловане используют трубчатый полый прокат разного диаметра и с различной толщиной стенки. Он дешевле, но не образует герметичного барьера;
• Древесина — самый простой вид ограждения, который не имеет достаточной прочности и быстро приходит в негодность во влажных условиях;
• Полимеры и композиты — шпунты такого типа применяют вместо металлических. Они имеют меньший вес, легко монтируются и не ржавеют, но обходятся дороже
• Железобетонные — ограждения из армированного бетона в виде свай. По краям предусмотрены пазы для вставки соседних элементов друг в друга. Эти конструкции имеют большой вес и хрупкость, используются для устройства постоянных подпорных стенок.

Требования СНиП к ограждениям

Необходимость в шпунтовом ограждении закреплена СНиП 12-04-2002. Эти строительные нормы предусматривают установку защитных конструкций при рытье котлована на такую глубину:

• 1 м в песке;
• 1,25 м в супесчаных грунтах;
• 1,5 м в глине и суглинке;
• 2 м для плотных грунтов.

Чаще всего устанавливают шпунт Ларсена. Благодаря своему профилю он лучше выдерживает нагрузку, а через стыки не протекает вода. Толщина металлических элементов составляет от 1,5 до 2,3 см, длина до 35 м.

Ограждающие шпунты устанавливают методом вдавливания, с помощью ударных и вибрационных установок. При необходимости их можно демонтировать и использовать повторно без сложной обработки.
