Два крана могут почти не отличаться внешне, но быть рассчитаны на разные условия работы. У них могут различаться допустимая среда, давление и температурный диапазон. Неверный выбор повышает риск протечки, остановки системы или утечки газа, а затем приводит к дополнительным расходам на замену оборудования.
Подбирать кран только по размеру резьбы недостаточно. Сначала определяют рабочую среду и давление в трубопроводе. Затем сверяют допустимую температуру, DN, материал корпуса и уплотнений, после чего выбирают тип соединения. Даже подходящий по диаметру кран нельзя использовать, если хотя бы один из его рабочих параметров не соответствует условиям системы.
Почему нельзя выбирать запорную арматуру только по диаметру
Одинаковые присоединительные размеры не означают, что детали взаимозаменяемы. При подборе арматуры нужно учитывать параметры конкретной трубопроводной системы.
7 параметров, которые нужно проверить перед покупкой.
- Рабочая среда. Сначала определите, что будет проходить через трубопровод: вода, природный газ или пар.
- DN. Этот параметр обозначает условный проход арматуры и трубопроводных элементов. Например, DN 15 или DN 50.
- Допустимое давление PN. Показывает, на какое максимальное избыточное давление рассчитана арматура при заданных условиях эксплуатации.
- Рабочая температура. Проверьте температурный диапазон, в котором изделие может работать без нарушения заявленных характеристик.
- Материал корпуса. От него зависят прочность и пригодность арматуры для конкретных условий. Корпуса изготавливают из латуни, стали, нержавеющей стали и чугуна.
- Тип соединения. Способ подключения должен соответствовать монтажу на объекте. На практике применяют резьбовое, фланцевое и приварное исполнение.
- Маркировка и документы производителя. По паспорту и обозначениям на изделии проверяют его характеристики и происхождение.
Арматура должна соответствовать физическим и химическим характеристикам сети. В противном случае корпус может не выдержать гидроудара, а уплотнитель может разрушиться под воздействием агрессивной среды.
Запорная арматура с доставкой по России от 1 дня!
Широкий ассортимент в наличии.
Чем отличается запорная арматура для воды и газа
Надпись «для воды» еще не говорит о том, что кран нельзя применять в другой системе. Решающее значение имеют характеристики конкретного изделия и перечень рабочих сред, которые допускает производитель.
Для газопроводов особенно важна герметичность соединений. Газ способен проникать через мельчайшие неплотности, поэтому к конструкции уплотнений и материалам деталей предъявляются повышенные требования.
Цвет рукоятки и внешний вид крана не подтверждают, что изделие подходит для газа. Перед установкой нужно проверить маркировку на корпусе и свериться с паспортом или технической документацией производителя.

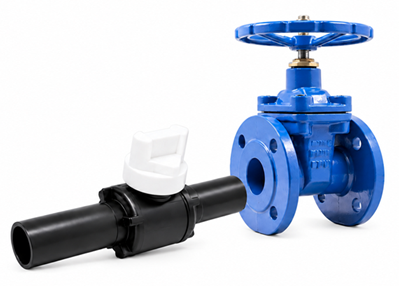

Какие виды запорной арматуры используются чаще всего
- Шаровые краны
- Задвижки
- Вентили и клапаны
Шаровой кран рассчитан в первую очередь на два рабочих положения: полностью открыт или полностью закрыт. Использовать его для изменения напора можно только в том случае, если это допускает производитель. При длительной работе в промежуточном положении поток воздействует на уплотнения, ускоряя их износ и снижая герметичность крана.
Задвижки применяют на магистральных трубопроводах, где требуется свободный проход рабочей среды. Особенно востребованы они на линиях большого диаметра, от 50 мм, поскольку в открытом положении создают небольшое гидравлическое сопротивление.
В запорном клапане поток перекрывается за счет перемещения рабочего элемента вдоль направления движения среды. Такая конструкция подходит для частого открытия и закрытия, а также для частичной регулировки напора. Повышенное гидравлическое сопротивление ограничивает применение клапанов на магистралях, поэтому чаще их устанавливают на отдельных участках трубопровода.
Ошибки, которые влекут дополнительные расходы
При выборе запорной арматуры цена и подходящий размер подключения не должны быть единственными критериями. Чаще всего дополнительные затраты возникают из-за следующих ошибок:
- покупка арматуры без проверки паспорта и характеристик;
- выбор детали только по диаметру;
- использование изделия для среды, которая не заявлена производителем;
- игнорирование рабочего давления и температуры;
- неправильный подбор материала корпуса или внутренних уплотнений;
- установка арматуры неизвестного происхождения без понятной маркировки;
- использование запорной арматуры для регулировки, если она для этого не предназначена.
В результате арматура быстрее изнашивается, появляются протечки, возможны повреждения трубопровода и остановка оборудования. Экономия при покупке в таких случаях оборачивается затратами на замену детали, повторный монтаж и ремонт.
Как выбрать арматуру без лишних расходов
Чтобы арматура работала надежно и не потребовала преждевременной замены, ее характеристики должны соответствовать условиям конкретной системы. Перед покупкой сверяют рабочую среду, допустимое давление, температуру и другие параметры с технической документацией производителя.
Слишком дешевое изделие может быстро потребовать замены, а переплата за характеристики, которые системе не нужны, тоже не дает практической выгоды. Оптимальный вариант — арматура, рассчитанная именно на фактические условия эксплуатации.
Для газопроводов и других ответственных участков выбор делают по проектной документации и требованиям к монтажу. Ориентироваться только на диаметр, цену или внешний вид крана в таких случаях нельзя.
Как понять, что запорная арматура подходит по давлению?
Сравните значение PN на изделии с параметрами трубопроводной системы. При этом учитывайте рабочую температуру и требования производителя, поскольку допустимые условия эксплуатации зависят не только от давления.
Можно ли использовать шаровой кран для регулировки потока?
Обычный шаровой кран рассчитан преимущественно на полное открытие и перекрытие потока. Использовать его как регулирующий элемент можно только тогда, когда такая возможность предусмотрена конструкцией и указана производителем.
Почему нельзя выбирать арматуру только по DN?
Одинаковый условный проход не означает, что два изделия подходят для одной системы. У них могут различаться допустимая рабочая среда, давление, температура, материалы и тип присоединения.
Какой материал корпуса запорной арматуры лучше?
Универсального варианта нет. Латунь, сталь, нержавеющая сталь и чугун применяются в разных условиях. Материал выбирают с учетом рабочей среды, давления, температуры и требований конкретного трубопровода.
Что нужно проверить в документах перед покупкой?
Сверьте назначение изделия, допустимую рабочую среду, DN, PN, температурный диапазон и тип присоединения. Эти параметры должны соответствовать условиям, в которых будет работать арматура.
