При монтаже и обслуживании запорной арматуры нередко возникает ситуация, когда глубина установки крана или задвижки отличается от проектной либо заранее неизвестна. Это характерно для подземных инженерных сетей, колодцев, камер, трубопроводов с теплоизоляцией и объектов, где отсутствует актуальная исполнительная документация.
В таких случаях применение удлинителей фиксированной длины не всегда удобно. Более практичным решением становятся телескопические удлинители штоков, которые позволяют подобрать необходимую длину непосредственно на объекте без замены комплектующих.
В статье рассмотрим:
- чем телескопический удлинитель отличается от фиксированного;
- какие ошибки чаще всего допускают при монтаже;
- как правильно подобрать удлинитель под конкретную арматуру;
- как выполнить установку без риска повреждения элементов управления.
Чем телескопический удлинитель отличается от обычного

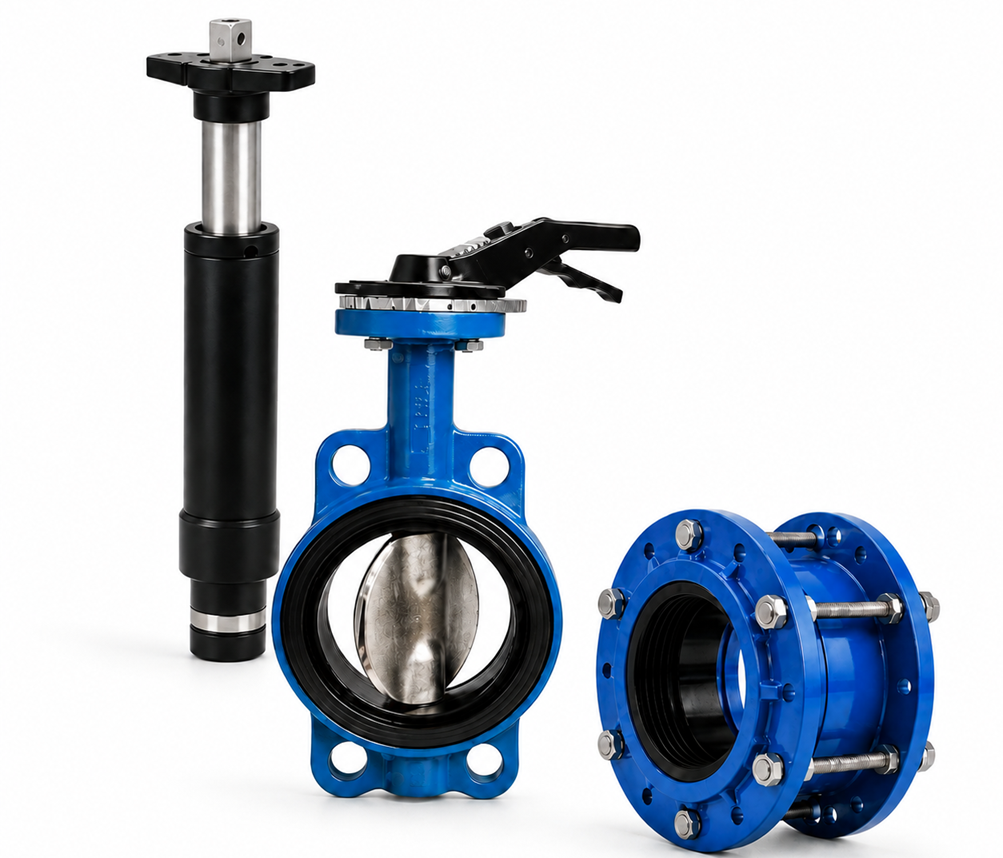

Телескопический удлинитель — это регулируемое устройство, предназначенное для передачи вращения или управляющего усилия от привода либо рукоятки к штоку запорной арматуры при изменяемой глубине установки.
В отличие от удлинителей фиксированной длины, телескопическая конструкция позволяет регулировать рабочую длину непосредственно во время монтажа.
| Характеристика | Фиксированный удлинитель | Телескопический удлинитель |
|---|---|---|
| Рабочая длина | Постоянная | Регулируемая |
| Подбор | По заранее известной глубине | По фактической глубине монтажа |
| Монтаж | Требует точных предварительных измерений | Позволяет выполнить настройку на месте |
| Применение | Для типовых объектов | Для объектов с изменяемой глубиной установки |
Главное преимущество телескопической конструкции заключается в возможности быстро адаптировать длину под реальные условия монтажа без подбора нескольких изделий разного размера.
Сертифицированная трубопроводная арматура для магистральных сетей, ЖКХ и промышленных объектов.
Доставка по Санкт-Петербургу и всей России.
Какие ошибки чаще всего возникают при установке
Неправильный подбор или монтаж удлинителя может привести к увеличению нагрузки на узел управления арматурой. Наиболее распространенные ошибки:
Несовместимость с арматурой
Перед покупкой необходимо убедиться, что удлинитель совместим с конкретной моделью крана или задвижки. Следует проверить:
- тип присоединения (квадрат, шестигранник, шлицевое соединение и т. д.);
- размеры посадочного элемента;
- совместимость с конкретной серией арматуры.
Нарушение соосности
Если удлинитель установлен с перекосом, во время работы появляются дополнительные боковые нагрузки, способные ускорить износ элементов управления.
Недостаточная фиксация телескопического механизма
После регулировки длины все фиксирующие элементы должны быть надежно закреплены в соответствии с инструкцией производителя. Недостаточная фиксация может привести к появлению люфта и снижению точности передачи усилия.
Превышение диапазона регулировки
Выдвижение телескопической части за пределы предусмотренного диапазона снижает жесткость конструкции и может привести к ее повреждению.
Конструкция телескопического удлинителя
В зависимости от производителя конструкция может различаться, однако большинство моделей включает:
- внутренний передающий элемент;
- наружный корпус;
- механизм регулировки длины;
- фиксирующий элемент;
- соединительные адаптеры или посадочные элементы.
Именно возможность регулировки делает такие изделия универсальными для большинства объектов с переменной глубиной установки.
Где используются телескопические удлинители
Телескопические удлинители применяются:
| Ситуация | Преимущество |
|---|---|
| Колодцы с различной глубиной | Настройка длины непосредственно при монтаже |
| Реконструкция существующих сетей | Нет необходимости менять удлинитель при изменении отметки установки |
| Монтаж без точной исполнительной документации | Возможность подогнать длину после установки арматуры |
| Обслуживание объектов разных типов | Один диапазон регулировки подходит для нескольких вариантов монтажа |
Как выбрать телескопический удлинитель
При выборе рекомендуется учитывать следующие параметры.
Диапазон регулировки
Минимальная и максимальная длина должны перекрывать предполагаемую глубину установки с небольшим запасом.
Совместимость с арматурой
Это основной критерий выбора. Необходимо проверить:
- тип соединения со штоком;
- размеры посадочных элементов;
- совместимость с конкретной моделью или серией арматуры.
Допустимый передаваемый крутящий момент
Удлинитель должен быть рассчитан на передачу усилия, необходимого для управления выбранной запорной арматурой.
Материал изготовления
Материал подбирают с учетом условий эксплуатации.
| Материал | Область применения | Особенности |
|---|---|---|
| Нержавеющая сталь | Агрессивные среды, высокая влажность | Высокая коррозионная стойкость |
| Латунь или бронза | Системы водоснабжения | Хорошая устойчивость к коррозии |
| Оцинкованная или окрашенная углеродистая сталь | Общепромышленные объекты | Высокая прочность при соблюдении условий эксплуатации |
Способ фиксации
Наиболее распространены:
- контргайка;
- стопорный винт;
- зажимной механизм.
Выбор зависит от конструкции конкретного изделия.
Пошаговая инструкция по монтажу
Измерьте расстояние от точки управления до штока арматуры и убедитесь, что выбранный диапазон регулировки подходит для установки.
Отрегулируйте удлинитель приблизительно на необходимую длину, оставив небольшой запас для окончательной регулировки.
Удалите загрязнения, следы коррозии и посторонние частицы с элементов соединения способом, рекомендованным производителем арматуры.
Перед монтажом убедитесь в отсутствии повреждений соединительных элементов.
Установите удлинитель без приложения значительного усилия и убедитесь, что все элементы соединяются свободно, без перекоса.
Если соединение требует чрезмерного усилия, следует проверить совместимость деталей.
После установки арматуры отрегулируйте длину телескопического механизма до необходимого положения.
После завершения регулировки надежно затяните все предусмотренные конструкцией фиксирующие элементы согласно инструкции производителя.
Именно правильная фиксация обеспечивает стабильную работу телескопического узла.
Несколько раз откройте и закройте арматуру.
Ход должен быть плавным, без заеданий, перекосов и посторонних усилий.
Типичные ошибки при монтаже
| Ошибка | Возможные последствия | Как избежать |
|---|---|---|
| Использование несовместимого соединения | Невозможность передачи вращения или повреждение элементов | Проверять совместимость до монтажа |
| Неполная фиксация телескопического механизма | Появление люфта | Надежно фиксировать механизм после регулировки |
| Превышение диапазона регулировки | Потеря жесткости конструкции | Не выдвигать удлинитель дальше предусмотренного диапазона |
| Монтаж с перекосом | Повышенные нагрузки на элементы управления | Контролировать соосность соединения |
Вопрос: Можно ли использовать один телескопический удлинитель для разных моделей арматуры?
Ответ: Только если производитель предусматривает такую совместимость и совпадают типы соединений.
Вопрос: Как определить необходимую длину?
Ответ: Следует измерить расстояние от точки управления до штока арматуры с учетом рабочего положения конструкции.
Вопрос: Можно ли укоротить телескопический удлинитель?
Ответ: Не рекомендуется изменять конструкцию изделия, если такая возможность не предусмотрена производителем.
Вопрос: Подходит ли телескопический удлинитель для подземной установки?
Ответ: Да. Многие модели специально разработаны для применения в колодцах, под дорожными коверами и других подземных инженерных сооружениях.
Заключение
Телескопический удлинитель штока позволяет организовать удобный доступ к запорной арматуре при изменяемой глубине монтажа без необходимости подбирать несколько изделий разной длины.
При выборе важно учитывать не только диапазон регулировки, но и совместимость с конкретной арматурой, тип соединения, допустимый передаваемый крутящий момент, материал изготовления и условия эксплуатации.
Правильно подобранный и установленный телескопический удлинитель обеспечивает надежную передачу управляющего усилия, снижает вероятность возникновения перекосов и помогает сохранить корректную работу узла управления в течение всего срока эксплуатации оборудования.
