Сводная таблица причин брака при сварке ПНД-муфт
| Ошибка монтажа | Последствие | Техническое решение |
|---|---|---|
| Игнорирование оксидного слоя | «Холодный стык», отсутствие диффузии | Механическая зачистка скребком на 0,2 мм |
| Влага/грязь в зоне сварки | Пузыри в расплаве, разрушение шва | Обезжиривание изопропиловым спиртом |
| Эллипсность трубы | Короткое замыкание или непровар | Применение скругляющих хомутов |
| Нарушение глубины ввода | Вытек полиэтилена внутрь, перегрев | Разметка маркером по глубине муфты |
| Смещение при охлаждении | Разрушение молекулярных связей | Использование позиционеров до полного остывания |
Что такое электросварные муфты и для чего они нужны?
Электросварные муфты по выгодным ценам
Электросварные муфты различных производителей: Россия, Польша, Италия, Турция и Китай.

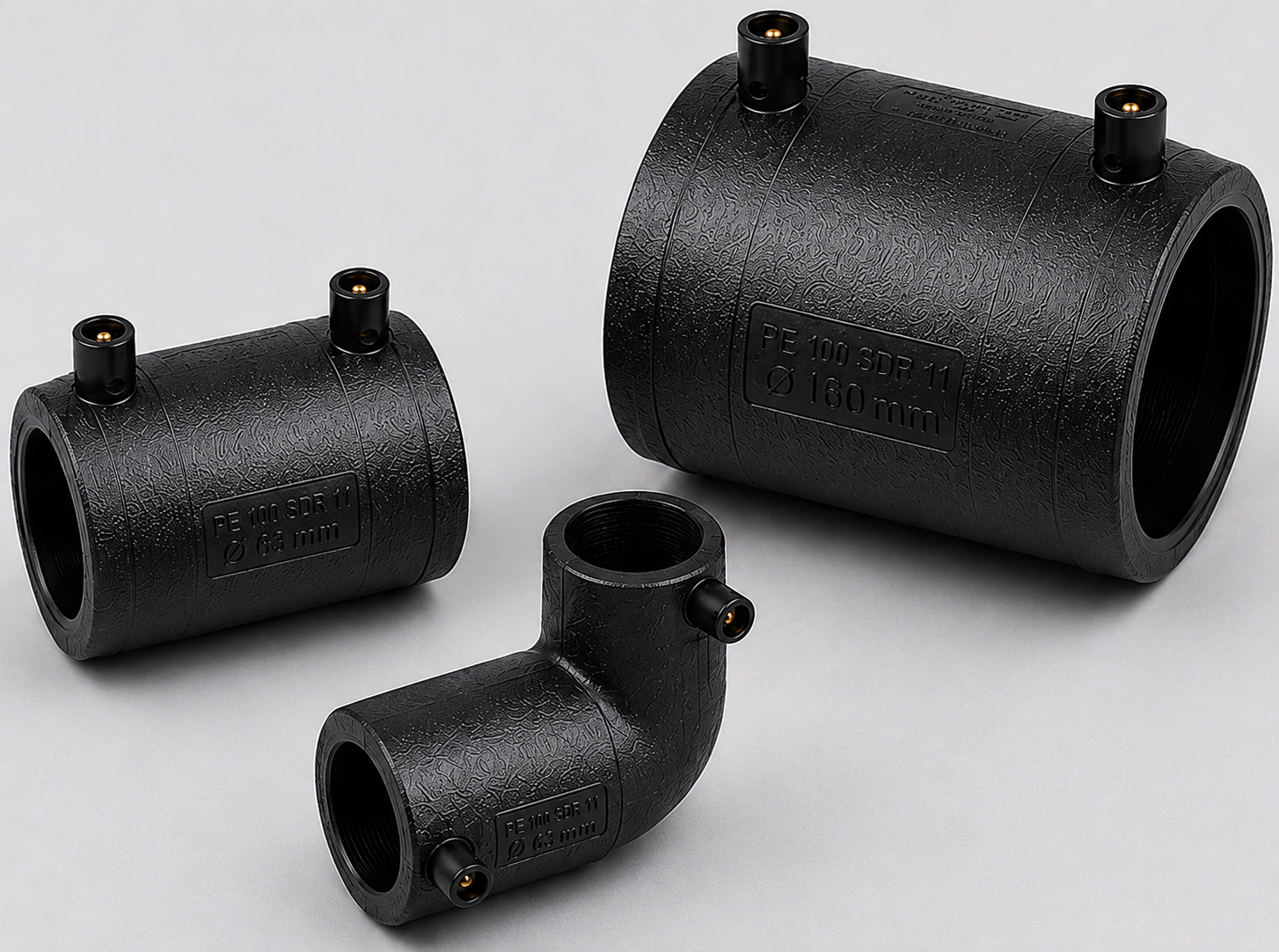

Электросварная муфта (фитинг с закладным нагревателем) — это соединительная деталь из полиэтилена низкого давления, в которую интегрирована металлическая нагревательная спираль.
Для чего применяются: служат для создания монолитного, неразъемного соединения ПНД-труб. При подаче тока от сварочного аппарата спираль плавит полиэтилен трубы и муфты, смешивая их на молекулярном уровне. Муфты незаменимы при ремонте поврежденных магистралей, монтаже в тесных траншеях, врезках под давлением и соединении труб в бухтах.
Факторы качества электромуфтовой сварки
Профессиональный монтаж ПНД-систем (ПЭ 100, ПЭ 100+) базируется на трех параметрах:
- Автоматизация. Сварочный аппарат считывает штрихкод фитинга. В коде зашифрованы напряжение, эталонное сопротивление, время нагрева и время охлаждения для конкретной детали.
-
Нормативная документация. При работе с электросварными фитингами (ПЭ 100, ПЭ 100+) необходимо строго соблюдать регламенты:
— ХВС и напорная канализация: ГОСТ Р 70628.3-2023.
— Газораспределение: ГОСТ Р 58121.3-2018 (обязателен сертификат ГАЗСЕРТ).
— Монтаж: СП 399.1325800.2018. - Термокомпенсация. Профессиональный аппарат оснащен датчиком температуры для термокомпенсации — он сам корректирует время нагрева в зависимости от того, жарко на улице или холодно.
Несмотря на наличие умного оборудования, монтажники регулярно допускают ошибки. Рассмотрим 5 самых критических ошибок монтажа электросварного фитинга.
Детальный разбор 5 ошибок монтажа электросварной муфты
Оксидный слой и адгезия
Под воздействием УФ-излучения на поверхности ПНД образуется слой с измененной молекулярной структурой. Его температура плавления выше базового полиэтилена. Если ее не снять, диффузии материалов не произойдет — получится «холодный стык».
- Решение: снятие слоя на 0,1–0,2 мм строго механическим скребком (ручным или роторным).
- Запрещено: использование наждачной бумаги или УШМ (болгарки). Они не срезают слой, а делают его шершавым, втирая абразив в пластик и блокируя диффузию.
- Решение: работать в сварочной палатке. Обезжиривание только специализированными салфетками (изопропил). Ацетон и растворители оставляют масляную пленку.
- Решение: всегда использовать скругляющие хомуты и позиционеры, чтобы вернуть трубе строгую геометрию и надежно зафиксировать узел.
- Правило: измерить линейкой глубину посадочного места муфты, перенести размер на трубу и сделать четкую круговую отметку маркером. Ввод трубы — строго до этой линии.
- Правило: узел должен быть неподвижен до последней секунды, указанной в штрихкоде (время охлаждения).
Гидротермальный фактор (влага и жара)
Влага при нагреве спирали мгновенно превращается в пар, создавая пузыри в зоне расплава. Пар под давлением выталкивает полиэтилен наружу, разрушая шов.
Геометрия и позиционирование
Полиэтиленовые трубы часто имеют овальность, особенно тонкостенные (например, с показателем SDR 17) или поставляемые в бухтах. Это критично и для малых диаметров (75 мм), и для более крупных (160 мм). Если вставить овальную трубу в круглую муфту, зазор будет неравномерным: в одном месте спираль замкнет от перегрева, в другом — не достанет до трубы.
Глубина посадки трубы
Внутри муфты предусмотрены «холодные зоны», удерживающие жидкий полиэтилен. Неполная вставка трубы провоцирует затекание расплава внутрь, оголение спирали и ее перегорание.
Нарушение фиксации до полного охлаждения (раннее снятие позиционера)
Во время охлаждения полиэтилен кристаллизуется и набирает прочность. Снятие фиксаторов, попытка уложить трубу в траншею или начать опрессовку до истечения этого времени разрушают еще не сформировавшиеся молекулярные связи.
Квиз: почему текут электросварные муфты ПНД
Чек-лист: входной контроль качества электросварной муфты
Чек-лист входного контроля электросварной муфты
Качественный монтаж начинается с проверки самой детали. Перед сваркой монтажник должен провести визуальный осмотр фитинга. Муфту можно использовать, если она проходит по всем пунктам.
Муфта должна находиться в запаянном герметичном заводском пакете. Упаковка защищает деталь от пыли, влаги и разрушительного УФ-воздействия. Если пакет порван или отсутствует, внутреннюю поверхность придется тщательно обезжиривать, а риск брака возрастает. Вскрывать упаковку нужно строго перед началом монтажа.
Осмотрите внутреннюю часть фитинга. Витки металлической спирали должны быть равномерно утоплены в полиэтилен. Не допускаются торчащие, провисающие или перекрещивающиеся витки проволоки.
Контакты, к которым подключаются провода сварочного аппарата, должны плотно сидеть в корпусе. На металле не должно быть следов окисления, ржавчины или грязи — это ухудшает токопроводимость и может вызвать ошибку аппарата.
Наклейка со штрихкодом должна быть целой, без потертостей и царапин. Если сканер не сможет считать код, а дублирующих цифр для ручного ввода нет или они стерты, сварить такую муфту автоматическим аппаратом будет невозможно.
Незначительные поверхностные потертости снаружи допустимы, но глубокие царапины, раковины или трещины — повод немедленно забраковать деталь.
Также проверьте маркировку на корпусе: она должна четко указывать диаметр (например, 160 мм), марку полиэтилена (ПЭ 100) и SDR.
