При проектировании, строительстве и реконструкции наружных инженерных сетей водоснабжения, водоотведения и газораспределения инженерам неизбежно приходится сталкиваться с необходимостью стыковки разнородных материалов. Чаще всего это переход с полиэтиленовых труб низкого давления (ПНД) на стальные участки магистралей, запорно-регулирующую арматуру или насосное оборудование.
Полиэтилен и сталь кардинально отличаются физико-механическими свойствами: жесткостью, модулем упругости и коэффициентом линейного температурного расширения. Чтобы узел соединения сохранял герметичность при рабочих давлениях (PN10, PN16) и противостоял гидроударам, применяются специализированные технологические решения.
Ниже подробно рассмотрены 5 основных способов организации перехода ПНД — сталь, их технические особенности, правила подбора диаметров и нюансы монтажа.
Фланцевое соединение (Втулка ПНД + фланец)
Это классический, наиболее распространенный разъемный способ стыковки труб больших и средних диаметров (от 50 мм до 1200 мм и выше). Применяется при обустройстве колодцев, подключении чугунных или стальных задвижек, фланцевых насосов и обратных клапанов.
Из чего состоит узел:
- Втулка под фланец (бурт). Приваривается встык к пластиковой трубы;
- Фланец стальной прижимной. Насаживается на трубу ПНД до момента приварки втулки. Внутренний диаметр такого фланца растачивается на станке, чтобы деталь свободно проходила через утолщение бурта. Размеры и крепежные отверстия соответствуют ГОСТ 33259-2015;
- Ответный стальной фланец приваривается к металлической трубе;
- Межфланцевая прокладка (резина — для водопроводов, паронит — для газовых сетей);
- Крепежные элементы (болты/шпильки, гайки, шайбы).

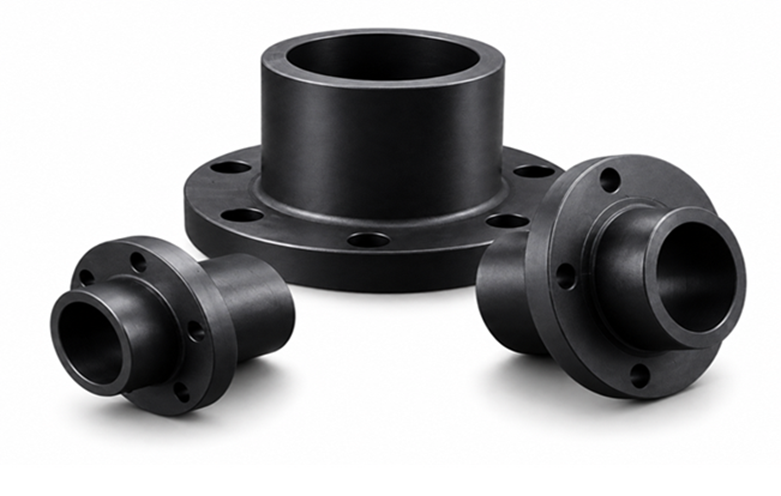

Купить втулки под фланцы с доставкой по России от 1 дня!
Широкий ассортимент в наличии.
Правила подбора диаметров (соответствие ПНД и стали):
При комплектации объекта важно помнить, что наружный диаметр ПНД-трубы (d) не равен номинальному проходу стального фланца (DN / Ду).
| Наружный диаметр ПНД (d, мм) | Условный проход фланца (DN / Ду, мм) |
|---|---|
| 63 мм | DN 50 |
| 75 мм | DN 65 |
| 90 мм | DN 80 |
| 110 мм | DN 100 |
| 160 мм | DN 150 |
| 225 мм | DN 200 |
| 315 мм | DN 300 |
Важно: показатель SDR втулки должен строго соответствовать SDR стыкуемой ПНД-трубы для обеспечения одинакового рабочего давления (например, SDR11 для PN16).
Соединение при помощи фланцевого адаптера ПФРК
ПФРК (Патрубок фланец-раструб компенсационный) — это специализированный чугунный обжимной фитинг, предназначенный для безсварочного соединения гладкого конца трубы с ответным фланцем. Технологические особенности:
- Принцип работы: на гладкий конец ПНД или стальной трубы надвигается раструбная часть ПФРК. При затягивании болтов встроенное резиновое уплотнение (манжета из штампованного каучука) плотно обжимает трубу снаружи, обеспечивая герметичность и устойчивость к осевым сдвигам;
- Область применения: идеально подходит для проведения ремонтно-восстановительных работ в условиях действующих траншей, где невозможно применить сварочные аппараты для пластика или металла;
- Критический нюанс: полиэтилен обладает хладотекучестью под постоянной радиальной нагрузкой. Поэтому при монтаже ПФРК на ПНД-трубу обязательно использование внутреннего стального или нержавеющего опорного вкладыша (втулки). Без вкладыша труба со временем деформируется вовнутрь, и узел даст течь.
Соединение при помощи НСПС (Неразъемное соединение сталь-полиэтилен)
НСПС представляет собой неразборное изделие, изготовленное в заводских условиях. Оно состоит из отрезка стальной трубы и отрезка ПНД-трубы, прочно соединенных между собой по специальной технологии (путем силовой запрессовки полиэтилена на подготовленный резьбовой или профилированный конец стального патрубка с последующей герметизацией муфтой).
Преимущества и применение:
- Абсолютная надежность: узел выдерживает колоссальные осевые и изгибающие нагрузки. Полностью соответствует требованиям нормативной документации для газораспределительных сетей (ГОСТ Р 55473-2019) и напорных водопроводов;
- Прямой монтаж в грунт: в отличие от фланцев, НСПС не требует обслуживания и может укладываться непосредственно в землю (бесколодцевая прокладка);
- Технология монтажа: стальная часть приваривается к стальному трубопроводу методом электродуговой сварки, а полиэтиленовая — к ПНД-магистрали методом стыковой или электромуфтовой сварки.

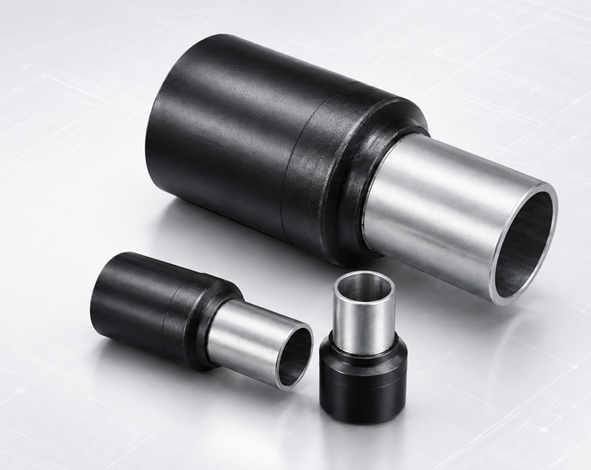

Неразъемные соединения (переходы) ПЭ-сталь для водопроводов и газопроводов.
Подберем любые соединения полиэтилен-сталь. Большой выбор фасонных изделий с доставкой по РФ.
Соединение при помощи фланцевого адаптера ПФРК + компрессионного фланца
Данная комбинация используется преимущественно в сетях малых диаметров (d от 20 до 110 мм) при монтаже хозяйственно-питьевого водоснабжения и сборке узлов учета (водомерных рамок).
Схема реализации узла:
- На ПНД-трубу монтируется компрессионный фланец (обжимной фитинг из полипропилена со стальным прижимным кольцом). Монтаж производится вручную или цепным ключом без применения сварки;
- Со стороны стального гладкого трубопровода устанавливается чугунный адаптер ПФРК, который преобразует гладкий конец стальной трубы во фланцевое соединение;
- Обе детали стягиваются между собой болтами через прокладку.
Преимущество: Полностью «сухой» монтаж. Метод незаменим в подвалах, частных домах и стесненных условиях, где диаметры магистралей не превышают 110 мм, а рабочее давление составляет до 1,0–1,6 МПа.
Соединение при помощи соединительной обжимной муфты (ДРК)
Муфта ДРК (Двухраструбный компенсационный узел) или универсальная соединительная муфта позволяет соединить гладкий конец стальной трубы с гладким концом ПНД-трубы без использования фланцев и сварки.
Особенности конструкции и монтажа:
- Муфта представляет собой чугунный цилиндр с двумя независимыми обжимными механизмами и резиновыми уплотнителями на концах;
- Существуют как специализированные муфты (только для стыковки «ПНД–Сталь», оснащенные латунными фиксирующими кольцами для врезки в пластик), так и универсальные;
- Как и в случае с ПФРК, при монтаже со стороны ПНД-трубы требуется установка внутреннего распорного элемента (вкладыша) для защиты полиэтиленовой стенки от смятия.
Чек-лист: как выбрать оптимальный способ перехода
Оптимально использовать НСПС (для подземной укладки) или классическое фланцевое соединение (для колодцев и камер).
Применяйте фитинги ПФРК или муфты ДРК с обязательной установкой внутреннего поддерживающего вкладыша в ПНД-трубу.
Идеально подойдут компрессионные фланцы в сочетании с ответной металлической частью.
Разрешено использование только сертифицированных НСПС заводского изготовления либо фланцевых соединений в строго регламентированных проектом местах (ГРПШ, выходы из земли).
Заключение
Все необходимые комплектующие для переходов любой сложности — от расточенных фланцев ГОСТ 33259-2015 и сертифицированных НСПС до чугунных узлов ПФРК и обжимных муфт — вы можете заказать в каталоге нашего интернет-магазина. Для точного расчета спецификации свяжитесь с нашими техническими специалистами.
Выбор способа перехода — это поиск баланса между надежностью и стоимостью монтажа. В компании «Наружные трубопроводы» мы помогаем избежать ошибок на этом этапе: подбираем комплектующие с учетом давления в системе, типа грунта и особенностей эксплуатации. В нашем каталоге — сертифицированные НСПС, фланцы под любую SDR, чугунные ПФРК и муфты ДРК. Быстро укомплектуем ваш объект в Санкт-Петербурге или организуем оперативную доставку в регионы. Напишите нам — подготовим спецификацию, которая пройдет любую экспертизу!
