Сборка фланцевых соединений на ПНД трубах по ГОСТу требует контроля крутящего момента. Но если монтаж ведется в полевых условиях и спецключа под рукой нет, риск сорвать резьбу, раздавить прокладку или сломать полиэтиленовый бурт возрастает кратно. Ниже приведена строгая технология ручной протяжки узла (актуально для диаметров 63–225 мм), которая обеспечит герметичность трубопровода при давлении до 16 атмосфер (PN16) без применения измерительного инструмента.
Подготовка фланцевого соединения перед сборкой
Качество фиксации во многом зависит от подготовки деталей. Даже идеально выполненный обжим не обеспечит надежность при наличии перекоса или грязи.
- Осмотрите втулку под фланец. Торец полиэтиленовой втулки должен быть абсолютно ровным. Недопустимы глубокие царапины, наплывы после сварки, задиры и трещины;
- Выполните центровку труб. Перед сборкой совместите оси магистрали. Плоскости обоих фланцев должны располагаться строго параллельно. Устранять несоосность стягиванием крепежа категорически запрещено — это создаст критическую нагрузку на полиэтиленовый бурт и приведет к его разрыву при подаче воды;
- Подберите подходящую прокладку. Используйте резиновые уплотнители. Паронитовые аналоги требуют более высокой степени обжатия, поэтому при ручном монтаже без динамометра риск повредить пластиковую втулку намного выше;
- Смажьте крепеж. Обязательно обработайте резьбу болтов (или шпилек) графитовой смазкой либо солидолом. Это исключит закусывание металла: при протяжке вы будете чувствовать реальное сопротивление резиновой прокладки, а не трение ржавой резьбы.

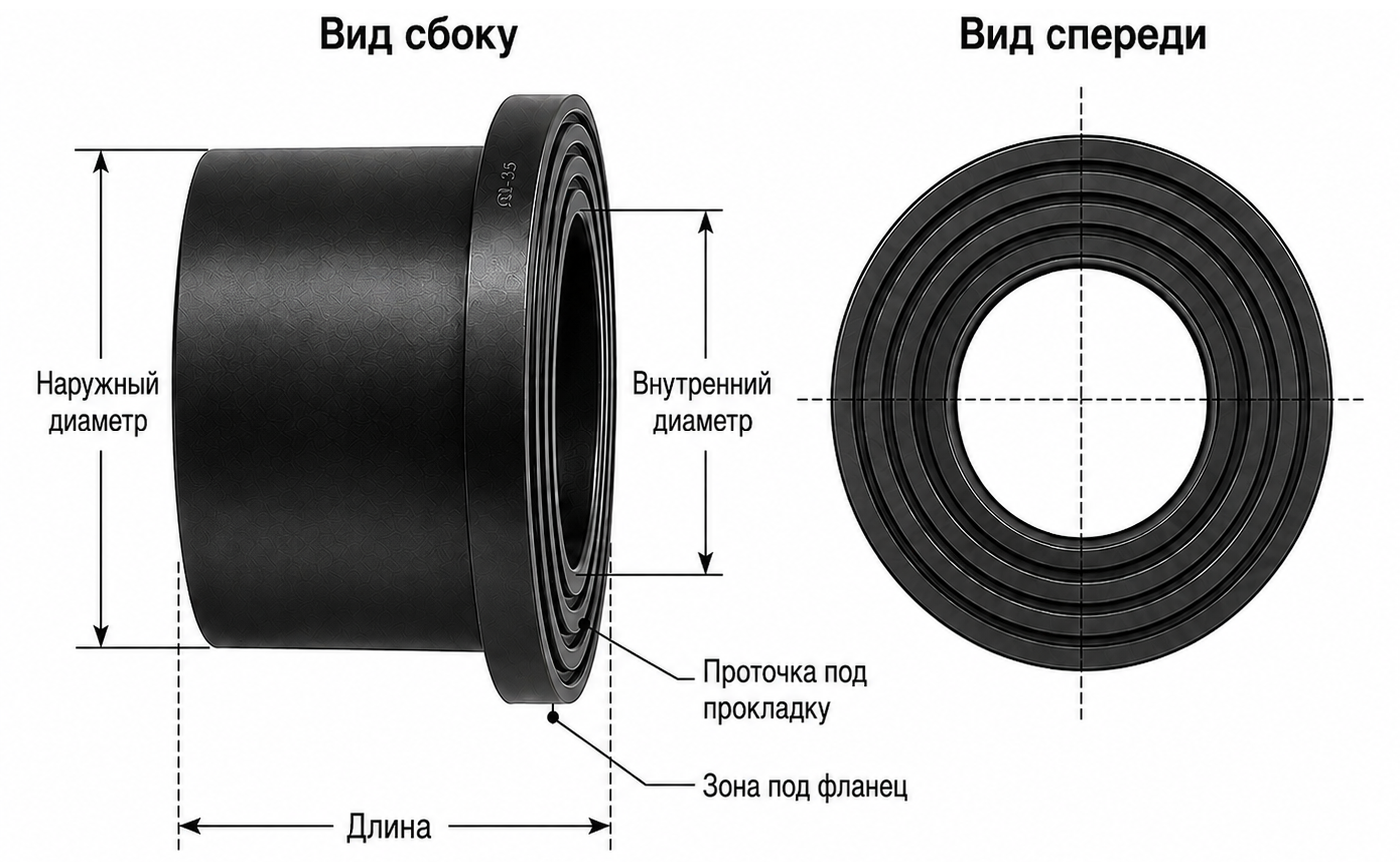

Втулки литые под фланец в наличии
Подберем нужный диаметр. Доступны самовывоз в Санкт-Петербурге и доставка по всей России.
Как правильно фиксировать фланец ПНД: пошаговый алгоритм
При отсутствии инструмента с контролем момента критически важно соблюдать последовательность обжима. Главный принцип — многопроходность и симметричность.
Чек-лист правильной фиксации фланца ПНД
Установите прокладку между фланцами. Вставьте все метизы так, чтобы гайки располагались с одной стороны.
Закрутите гайки вручную до легкого соприкосновения деталей.
Убедитесь, что уплотнитель расположен по центру и не выступает во внутреннее сечение трубы.
Для равномерного распределения нагрузки фиксируйте крепеж строго по диагонали (по принципу установки автомобильного колеса).
Для 4 отверстий (до 90 мм): 1 → 3 → 2 → 4.;
Для 8 отверстий (110–225 мм): 1 → 5 → 3 → 7 → 2 → 6 → 4 → 8;
Без шкалы крутящего момента распределяйте мышечное усилие в три прохода:
1.Выборка люфта (≈30% усилия): Закрутите гайки рожковым или накидным ключом по диагональной схеме без применения силы. Цель — прижать фланцы к прокладке и выровнять зазор (он должен быть одинаковым по всей окружности с допуском 1-2 мм);
2.Обжатие прокладки (≈60% усилия): Пройдите схему еще раз. Ключ тяните одной рукой без рывков, пока не почувствуете упругое сопротивление уплотнителя;
3.Финальная фиксация (100% рабочего усилия): Доведите крепеж до жесткого сопротивления;
В завершение сделайте контрольный обход всех точек по кругу (по часовой стрелке), чтобы выровнять натяжение — иногда после деформации резины соседние болты немного ослабевают.
Важно: как только металл «встал» и пружинящий эффект исчез, немедленно остановитесь. Тянуть ПНД втулку до скрипа категорически запрещено.
Распространенные ошибки монтажа
- Использование рычага-удлинителя. Надевать кусок стальной трубы на ключ для увеличения рычага нельзя. В 90% случаев это заканчивается деформацией стального фланца («выгибанием тарелкой») или продавливанием бурта. Работайте только стандартной длиной инструмента;
- Попытка устранить перекос метизами. Если зазор с одной стороны составляет 5 мм, а с другой — 1 мм, ослабьте весь узел, заново отцентрируйте трубы и повторите сборку;
- Выдавливание уплотнителя. Если резиновая прокладка вылезла за габариты фланца хотя бы на 2–3 мм — соединение перетянуто. Придется разобрать узел и заменить прокладку на новую, так как старая уже получила необратимую деформацию.
Когда обязательно использовать спецключ
Несмотря на возможность ручного монтажа, для ряда объектов применение динамометрического ключа строго обязательно:
- Магистрали с рабочим давлением свыше 16 бар;
- Газораспределительные системы;
- Химические и технологические трубопроводы;
- Соединения больших диаметров (от 250 мм и выше);
- Ответственные инженерные сети, где проектом жестко задан момент в Ньютон-метрах (Н·м).
Вопрос: Можно ли использовать гайковерт для ПНД?
Ответ: Для финальной фиксации пластиковых трубопроводов применять ударный гайковерт без контроля крутящего момента категорически запрещено — риск сломать деталь близок к 100%.
Вопрос: Нужно ли подтягивать соединение после запуска сети?
Ответ: Да. После первых суток эксплуатации системы под рабочим давлением рекомендуется визуально осмотреть узел и, при необходимости, провести контрольную протяжку.
