Грамотный подбор и монтаж фланцев лежат в основе безопасности трубопровода. Ошибки на этих этапах напрямую ведут к системным сбоям: протечкам, коррозии и разгерметизации. Этот соединительный узел требует точного расчёта и внимания к деталям. Его надежная работа гарантирует долговечность и бесперебойность всей инженерной системы.
Что такое фланцевое соединение и где его применяют
Фланцевое соединение – это разборный узел для стыковки труб, арматуры, насосов или резервуаров. Его принцип прост: два металлических диска (фланца) с одинаковыми отверстиями под болты стягиваются между собой, герметично зажимая уплотнительную прокладку. Это позволяет создать прочный, но при необходимости легко демонтируемый стык.
Область применения таких соединений практически безгранична. Их можно встретить на промышленных предприятиях нефтегазохимии и энергетики, в магистральных трубопроводах, а также в коммунальных системах – например, в котельных и насосных станциях, обеспечивающих отопление и водоснабжение вашего города.
Преимущества:
- Надежность и способность выдерживать высокое давление.
- Возможность быстрого монтажа, демонтажа и обслуживания без резки труб.
- Стандартизация: широкий ряд типоразмеров для стыковки оборудования.
Недостатки:
- Большие габариты и масса по сравнению со сварным швом.
- Риск протечек при ошибках в монтаже или ослаблении крепежа.
- Необходимость периодической проверки и подтяжки соединений.
Из чего состоит фланцевое соединение
Конструкция узла включает несколько ключевых элементов, от точности изготовления и правильного подбора которых зависит его герметичность.
Основной элемент – это сам фланец, металлическое кольцо или диск. Его материал, будь то сталь, нержавейка или чугун, подбирается строго под рабочие параметры среды: давление, температуру и химическую агрессивность.
Для герметизации служит уплотнительная прокладка. Ее размещают между приваренными к трубам фланцами. Правильный выбор материала прокладки – это 90% успеха. Для разных условий используют разные типы.
| Тип прокладки | Основные свойства | Типовое применение |
|---|---|---|
| Резиновая | Эластичность, стойкость к воде | Холодное водоснабжение, вентиляция |
| Паронитовая | Термостойкость, устойчивость к маслам | Горячая вода, пар, нефтепродукты |
| Фторопластовая | Инертность к агрессивным средам | Химическая и пищевая промышленность |
| Металлическая | Прочность, высокие температуры/давление | Энергетика, магистральные трубопроводы |
Создают необходимое усилие сжатия крепежные элементы: шпильки, болты, гайки. Их класс прочности, диаметр и длина должны строго соответствовать расчетным нагрузкам. Использование неподходящего крепежа – прямая дорога к аварии.
Завершает систему тип уплотнительной поверхности фланца – гладкая, с выступом, с впадиной или типа «шип-паз». Эта геометрия определяет степень герметичности и оптимальный выбор прокладки.
Основные виды фланцев и их особенности
Фланцы классифицируют в зависимости от способа присоединения к трубе. От этого зависят монтаж, надежность и сфера использования.

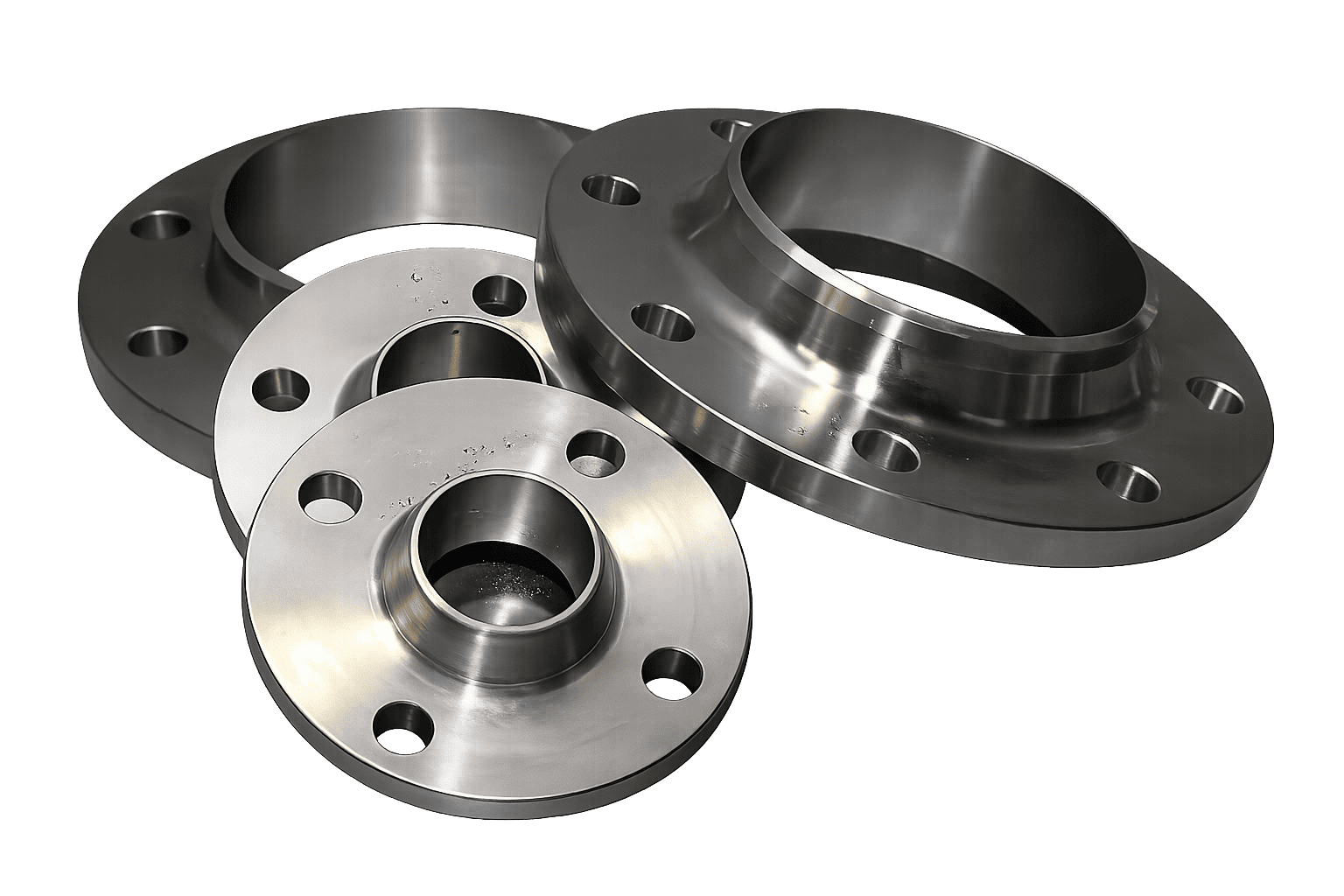

Фланцы стальные приварные встык (воротниковые)
Монтаж: Фланец приваривается к торцу трубы стыковым швом в районе «воротника» (конической шейки).
Преимущества: Высокая прочность и герметичность. Конструкция минимизирует механические напряжения, что делает соединение оптимальным для высокого давления, температур и вибрационных нагрузок.
Недостаток: Более высокая стоимость и сложность точной подгонки.
Сфера применения: Ответственные участки магистральных и промышленных трубопроводов (нефтегазовый сектор, энергетика).

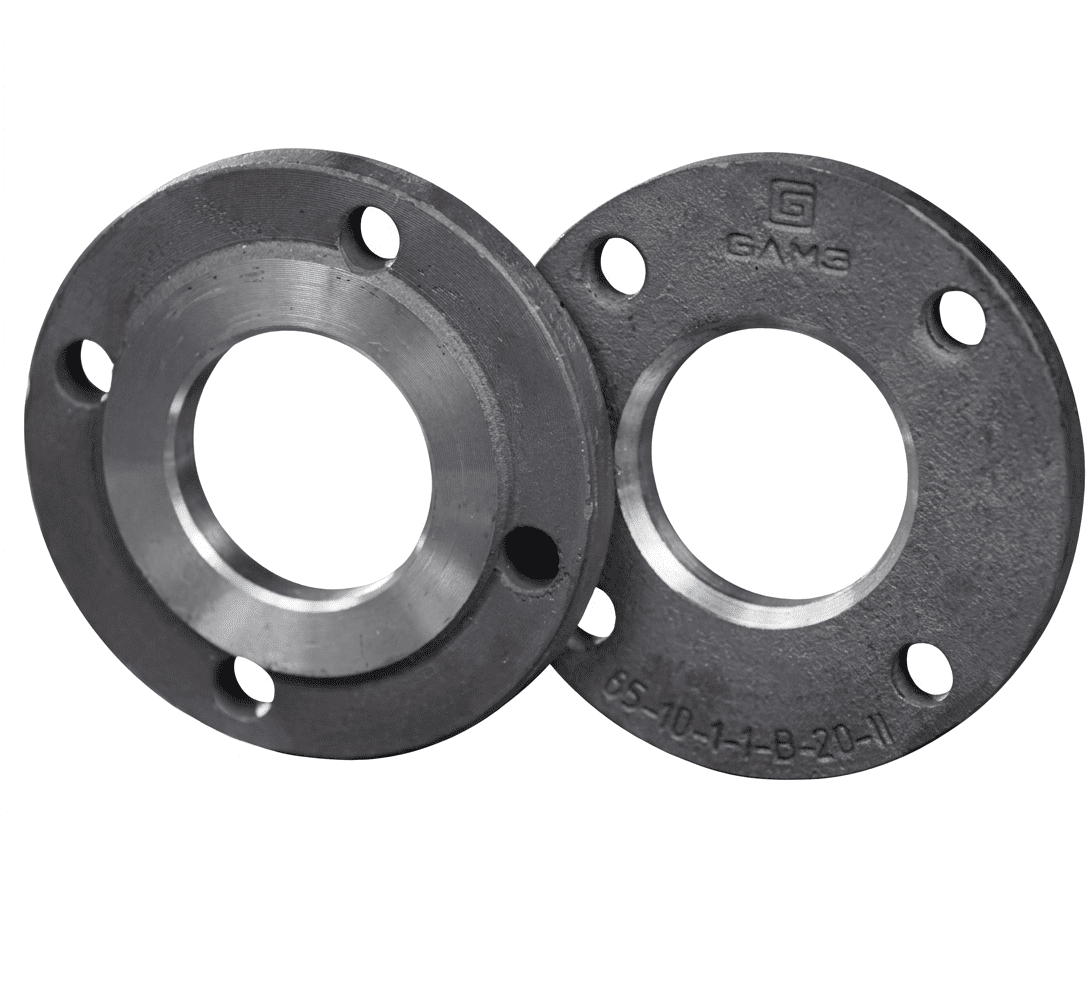

Фланцы стальные плоские приварные
Монтаж: Фланец «надевается» на трубу и приваривается двумя угловыми швами – с внутренней и наружной стороны.
Преимущества: Проще и дешевле в изготовлении и монтаже, чем воротниковые.
Недостатки: Менее надежны при изгибающих нагрузках и перепадах температур из-за концентрации напряжений у сварных швов.
Сфера применения: Системы низкого и среднего давления (водоснабжение, отопление, вентиляция, неагрессивные среды).

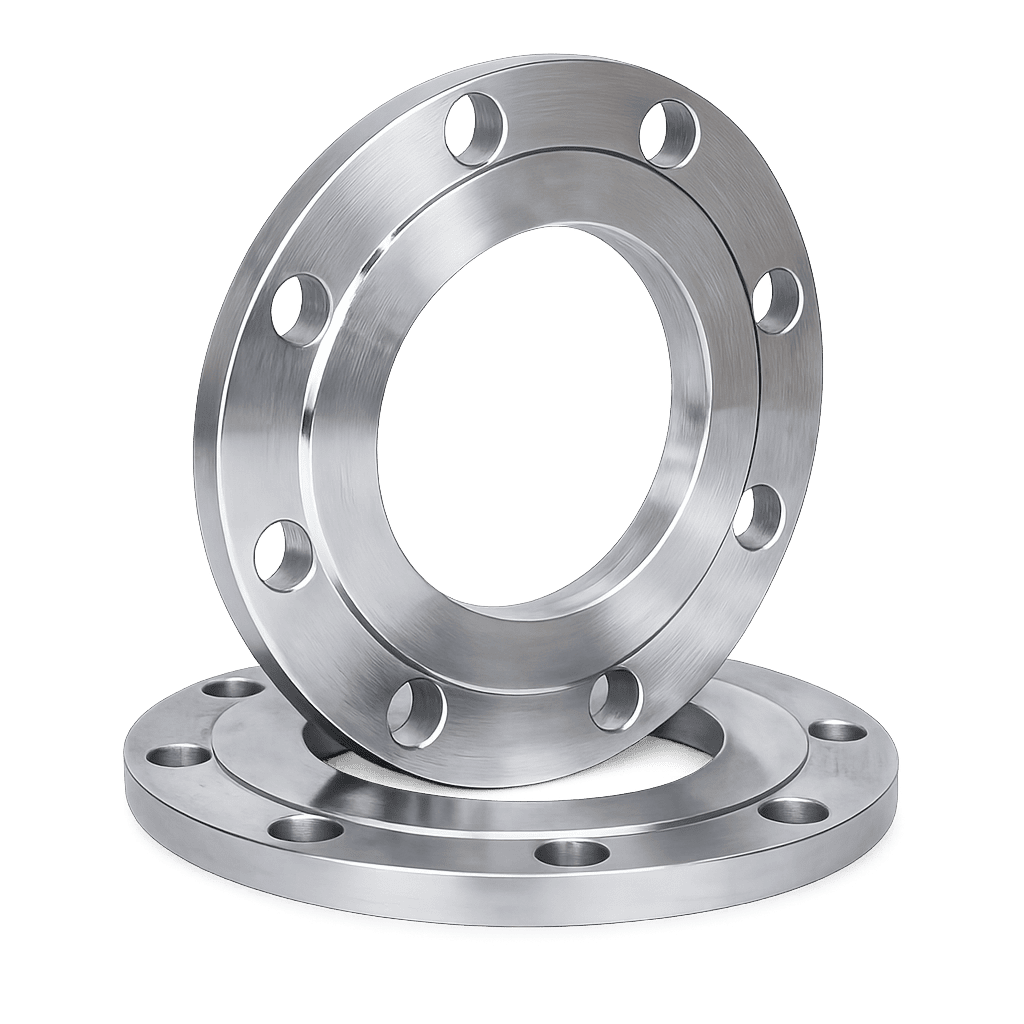

Фланцы на приварном кольце
Конструкция состоит из двух частей: кольца, которое приваривается к трубе, и фланца, который остается несъемным.
Преимущества: Упрощает монтаж и центровку, особенно в труднодоступных местах или при частой разборке соединения. Позволяет использовать фланец из более дорогого материала (например, нержавейки) с кольцом из обычной стали.
Недостаток: Более сложная конструкция, обычно дороже плоских.
Сфера применения: Оборудование, требующее частого обслуживания, трубопроводы из дорогих сплавов, химическая промышленность.
Типы уплотнительных поверхностей фланцев
Герметичность фланцевого соединения на 80% зависит от правильного сочетания типа уплотнительной поверхности и материала прокладки. Эта поверхность – зона контакта фланца с прокладкой – имеет разную геометрию под конкретные условия работы.
Самый простой и распространенный тип – гладкая поверхность. Она плоская, без выступов, и используется преимущественно с мягкими прокладками (резина, паронит) для систем низкого и среднего давления, например, в водопроводе.
Поверхность с выступом имеет кольцевой выступ высотой 1-2 мм. Он создает повышенное давление на прокладку в зоне контакта, что улучшает герметизацию. Такой тип универсален и подходит для широкого диапазона давлений.
| Тип поверхности | Ключевая характеристика | Рекомендуемая сфера |
|---|---|---|
| Гладкая | Простота, низкая стоимость | Вода, воздух, низкие давления |
| С выступом | Универсальность, улучшенное уплотнение | Широкий спектр сред, умеренные давления |
| «Шип-паз» | Защита прокладки от выдувания | Агрессивные, токсичные, ценные среды |
| «Выступ-впадина» | Хорошая фиксация прокладки | Нефтехимия, общее промышленное применение |
| Под линзовую прокладку | Герметичность при экстремальных параметрах | Энергетика, магистральные трубопроводы высокого давления |
Для более ответственных применений используется соединение «шип-паз». Один фланец имеет кольцевой выступ (шип), а второй – соответствующую канавку (паз). Прокладка размещается в пазу, что надежно фиксирует ее и предотвращает выдувание. Это решение актуально для агрессивных, токсичных или легковоспламеняющихся сред.
Соединение типа «выступ-впадина» похоже на «шип-паз», но с менее глубокой канавкой. Оно также обеспечивает хорошую фиксацию прокладки и применяется в химической и нефтеперерабатывающей отраслях.
Для самых высоких параметров (давление свыше 10 МПа, высокие температуры) применяются фланцы под линзовую прокладку или металлическое овальное сечение. Их уплотнительные поверхности имеют специальные фаски для установки жестких металлических прокладок, обеспечивающих максимальную плотность.
Материалы для изготовления фланцев и прокладок
Выбор материала фланца диктуется тремя факторами: свойствами транспортируемой среды (коррозионная активность), рабочими давлением/температурой и экономической целесообразностью.
Основные материалы фланцев:
- Углеродистая сталь (Ст20, Ст3). Самый универсальный материал для большинства задач. Обладает хорошей прочностью и приемлемой ценой. Применяется для воды, пара, воздуха, масел и других неагрессивных сред при температурах от -40 до +450°C.
- Нержавеющая сталь (12Х18Н10Т, AISI 304/316). Материал для агрессивных сред: кислот, щелочей, растворов солей, пищевых продуктов. Высокая коррозионная стойкость обеспечивает долгий срок службы, но и стоимость таких фланцев значительно выше.
- Легированная сталь (09Г2С, 15Х5М). Содержит добавки (хром, молибден, марганец) для повышения прочности и термостойкости. Фланцы из стали 15Х5М, например, работают при температурах до +600°C и используются в энергетике и нефтепереработке.
- Чугун (ВЧ – высокопрочный, КЧ – ковкий). Применяется для низких давлений (до 2,5 МПа) в системах канализации, водоснабжения, вентиляции. Хрупок при ударных нагрузках и резких перепадах температур.
Антон Федин
В нашем интернет-магазине вы можете купить фланцы из нержавеющей стали для соединения ПНД-труб.
Перейти в каталог «Фланцы и фланцевые заглушки».
Для защиты от атмосферной коррозии в условиях повышенной влажности или морского климата фланцы из углеродистой стали часто покрывают цинком (оцинковка, гальваника).
Логика выбора материала прокладки напрямую следует из свойств среды:
- Резина (бутил, EPDM): холодная и горячая вода (до +90°C), воздух.
- Паронит: насыщенный пар, горячая вода, нефтепродукты, масла (до +450°C).
- Фторопласт (PTFE): агрессивные химические среды, высокая химическая стойкость.
- Металлические (сталь, алюминий, медь): высокие температуры и давления, пар высоких параметров.
Критически важно, чтобы материал прокладки был химически инертным по отношению к транспортируемой среде.
Стандарты и обозначения фланцев (ГОСТ, DIN, ASME)
Фланцы, произведенные по разным стандартам, часто несовместимы между собой. Стандарт жестко регламентирует геометрические размеры, типы поверхностей и допуски.
Ключевые стандарты:
- ГОСТ (государственный стандарт). Действует в России и странах СНГ. Например, ГОСТ 33259-2015 объединил ранее действовавшие стандарты на стальные фланцы арматуры и соединительных частей трубопроводов.
- DIN (немецкий институт стандартизации). Широко распространен в Европе и часто используется в международных проектах.
- ASME/ANSI (американский). Доминирует в Северной и Южной Америке, а также в нефтегазовой отрасли по всему миру, особенно для высоких давлений.
Как прочитать условное обозначение?
Возьмем пример: Фланец 50-25-1 ст.20 ГОСТ 33259-2015.
Это обозначение расшифровывается последовательно:
- «1» – Тип фланца по конструкции. Цифра 1 соответствует плоскому приварному фланцу. Цифра 2 – приварному встык, 3 – свободному на приварном кольце и т.д.
- «50» – Условный проход (Dy или DN). Это номинальный диаметр присоединяемого трубопровода в миллиметрах. В данном случае – 50 мм.
- «25» – Условное давление (Py или PN). Номинальное давление, на которое рассчитан фланец, в атмосферах. Здесь – 25 кгс/см² (≈2,5 МПа).
- «ст.20» – Марка материала. Указывает, что фланец изготовлен из углеродистой стали марки 20.
- «ГОСТ 33259-2015» – Обозначение стандарта, по которому изготовлено изделие.
Таким образом, эта запись описывает плоский приварной фланец на трубу диаметром 50 мм, рассчитанный на давление 25 атм., сделанный из углеродистой стали.
Ключевые параметры для подбора фланца
Правильный выбор фланца требует анализа четырех основных технических параметров. Их совместное рассмотрение исключает ошибки и гарантирует безопасную эксплуатацию.
| Параметр | Обозначение | Что означает | Пример |
|---|---|---|---|
| Условный проход | DN (Dу) | Номинальный диаметр прохода. Определяет присоединительный размер фланца и совместимость с трубой или арматурой. | DN 100 (или Dу 100) означает, что фланец предназначен для трубопровода номинальным диаметром 100 мм. |
| Условное давление | PN (Pу) | Номинальное давление, на которое рассчитан фланец при температуре 20°C. Это ключевой параметр прочности. | PN 16 означает рабочее давление 16 бар (≈1,6 МПа) при 20°C. При росте температуры допустимое давление падает. |
| Температура среды | – | Фактическая температура транспортируемого вещества. Влияет на выбор материала фланца и прокладки, а также снижает допустимое давление. | Для пара +150°C требуется фланец из термостойкой стали и паронитовая прокладка. |
| Характер среды | – | Агрессивность транспортируемого вещества: вода, пар, нефть, кислоты, щелочи. Определяет коррозионную стойкость материала. | Для соляной кислоты обязательны фланцы из нержавеющей стали AISI 316 и прокладки из фторопласта. |
Подбор фланца всегда является компромиссом между этими факторами. Например, для горячего пара (высокая температура и давление) потребуется фланец с высоким PN из легированной стали, а для холодной воды при том же давлении подойдет более дешевый вариант из углеродистой стали.
Правильный подбор гарантирует безопасность и долговечность системы. Если вы сомневаетесь в выборе, рекомендуем заказать бесплатную консультацию наших специалистов.
Монтаж фланцевого соединения: инструкция и типичные ошибки
Надежность соединения зависит не только от качества деталей, но и от соблюдения технологии монтажа. Отклонения от этих правил – основная причина будущих протечек.

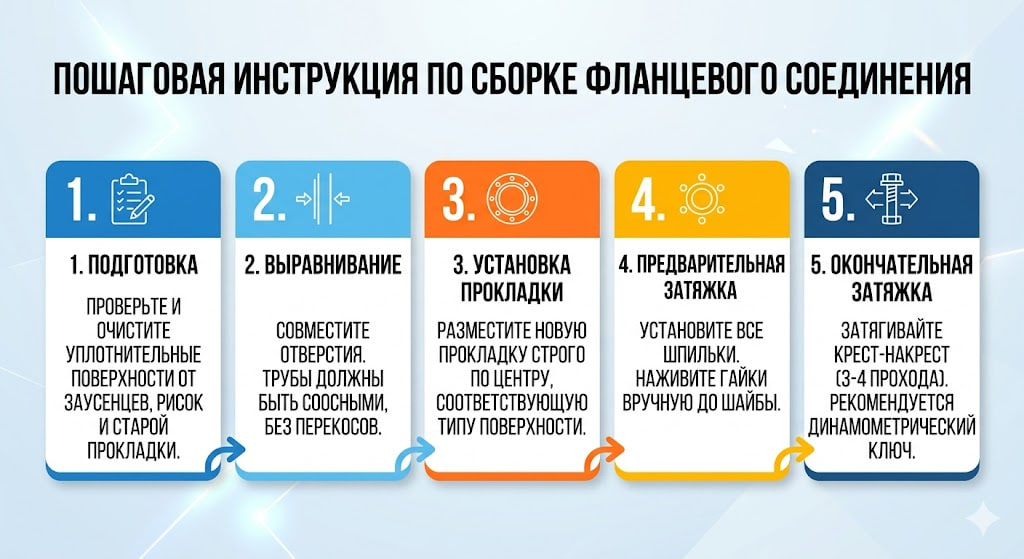

Пошаговая инструкция по сборке:
- Подготовка. Проверьте сопрягаемые уплотнительные поверхности фланцев. Они должны быть чистыми, гладкими, без заусенцев, рисок и следов старой прокладки. Очистите их металлической щеткой.
- Выравнивание. Совместите фланцы так, чтобы все болтовые отверстия точно совпали. Трубы должны быть соосными. Перекос даже в несколько миллиметров создаст неравномерную нагрузку.
- Установка прокладки. Аккуратно поместите новую прокладку ровно по центру, не смещая ее. Убедитесь, что она соответствует типу уплотнительной поверхности.
- Предварительная затяжка. Установите все шпильки, болты и гайки. Вручную наживите гайки до соприкосновения с шайбой.
- Окончательная затяжка (крест-накрест). Ключом затягивайте гайки в несколько приемов (3-4 прохода), соблюдая диагональную схему. Это обеспечивает равномерное прижатие прокладки по всему периметру. Рекомендуется использовать динамометрический ключ для контроля момента затяжки, указанного в стандарте.
Типичные ошибки, ведущие к аварии:
- Использование старых, поврежденных или неподходящих по материалу прокладок.
- Применение неполного комплекта крепежа или болтов неправильного класса прочности.
- Затяжка гаек последовательно по кругу, вызывающая перекос фланца.
- Превышение момента затяжки, которое может привести к срыву резьбы или разрушению прокладки.
- Игнорирование необходимости повторной подтяжки после нескольких циклов нагрева-охлаждения системы.
Обслуживание и безопасность фланцевых соединений
Фланцевое соединение – требует регулярного контроля и планового обслуживания для предотвращения аварийных ситуаций. Базовые процедуры включают три основных действия.
Периодическая проверка и подтяжка. Под воздействием вибраций, тепловых расширений и циклических нагрузок крепеж может постепенно ослабевать. Плановую проверку моментов затяжки ключом следует проводить согласно графику технического обслуживания системы, особенно после первых пусковых циклов.
Своевременная замена прокладок. Уплотнительный элемент – расходный материал. При каждой разборке соединения прокладку необходимо заменять на новую, даже если видимых дефектов нет. Использование старой прокладки многократно повышает риск разгерметизации.
Регулярный визуальный и инструментальный контроль. Это основа превентивного обслуживания. Оператор должен визуально проверять соединения на предмет:
- Появление следов течи, подтеков, коррозии.
- Нарушение целостности окраски или покрытия в зоне соединения.
- Механические повреждения фланцев или крепежа.
Для ответственных узлов применяют инструментальные методы: ультразвуковой контроль для выявления микротрещин или контроль зазора между фланцами щупом для оценки ослабления затяжки.
Ведение журналов проверок позволяет отслеживать состояние соединений и прогнозировать необходимость ремонта.
Заключение
Фланцевое соединение – это точный инженерный элемент, от правильности выбора и монтажа которого зависит целостность всей системы. Надежность, долговечность и безопасность трубопровода определяются совокупностью факторов: от верного подбора типоразмера и материала под конкретную среду до соблюдения технологии затяжки и регулярного обслуживания.
Ключ к успеху – системный подход. Сначала рассчитываются основные параметры: давление, температура, агрессивность среды и диаметр трубопровода. На их основе выбираются тип фланца, материал и уплотнение. Затем следует строгое соблюдение правил монтажа с использованием рекомендованного инструмента. Завершает цикл организация плановых проверок и своевременной замены расходных элементов.
Грамотное применение фланцевых соединений, основанное на знании их конструкции, стандартов и принципов работы, позволяет создавать безопасные, ремонтопригодные и долговечные инженерные системы любого масштаба.
