В любых инженерных сетях — от водоснабжения ЖКХ до нефтехимических магистралей — на долю запорной арматуры приходится до 80% всего оборудования. Это самый нагруженный элемент системы, который первым выходит из строя при неграмотной эксплуатации или ошибке в проекте.
Для специалиста по снабжению арматура — это сложная номенклатура, где неверный выбор материала уплотнения или класса герметичности приводит к закупке неликвида и убыткам компании. Для монтажника и инженера — это узел, от надежности которого зависит безопасность объекта и отсутствие аварийных выездов в гарантийный период.
В этой статье мы уйдем от теории из учебников. Разберем только прикладные вопросы: чем реально отличается задвижка от вентиля в эксплуатации, как читать маркировку давления, чтобы не разорвало корпус, и какие неочевидные ошибки монтажа убивают арматуру за один сезон.

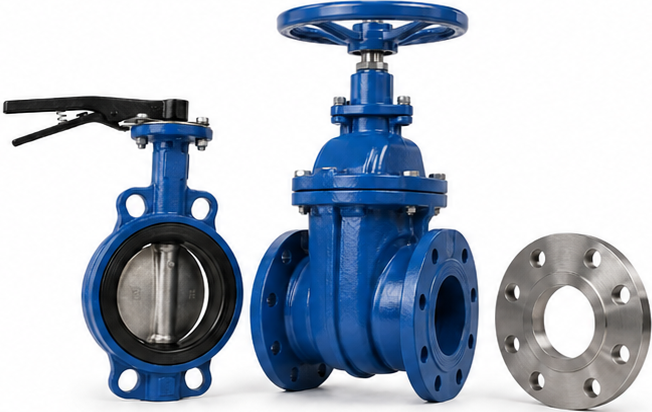

Что такое запорная арматура и зачем она нужна
Если говорить сухим техническим языком, запорная арматура — это вид трубопроводной арматуры, предназначенный для полного перекрытия потока рабочей среды в трубопроводе.
Однако на практике важно понимать ключевое отличие: у запорной арматуры есть только два рабочих положения — «Открыто» и «Закрыто».
Основные функции и задачи:
- Герметичное отсечение участка: Необходимо для проведения ремонтных работ, замены оборудования или врезки новых линий.
- Остановка потока при аварии: Быстрое перекрытие подачи воды, газа или нефти для предотвращения катастрофы.
- Управление потоками: Открытие одной ветки и закрытие другой (например, переключение между основным и резервным насосом).
- Обеспечение безопасности: Контроль над агрессивными и опасными средами.
Важно: Запорная арматура не предназначена для регулировки расхода (сделать «потише» или «посильнее»). Для этого существует регулирующая арматура. Использование «запорки» для регулировки — это первый шаг к её уничтожению (об этом ниже).
Виды запорной арматуры: разбираемся в нюансах
Рынок предлагает сотни моделей, но глобально всё сводится к четырем основным типам. Понимание их различий — фундамент профессионализма.
Задвижки
Классика жанра. Запирающий элемент движется перпендикулярно потоку среды (как гильотина).
- Где применяются: Магистральные трубопроводы, системы ЖКХ, нефтепроводы. Везде, где трубы больших диаметров (от 50 мм до 2000 мм и выше).
- Плюсы: Малое гидравлическое сопротивление (поток почти не теряет скорость), простая конструкция, небольшая строительная длина.
- Минусы: Долго открывать/закрывать (нужно много оборотов маховика), большая строительная высота (особенно у моделей с выдвижным шпинделем), быстрый износ уплотнений при частом использовании.
Вентили
Здесь запирающий элемент (золотник) садится на седло параллельно потоку, перекрывая его. Поток внутри корпуса делает «зигзаг».
- Где применяются: Там, где нужна высокая герметичность и надежность, часто на небольших диаметрах и высоких давлениях. Некоторые вентили подходят для регулирования потока рабочей среды.
- Плюсы: Идеальная герметичность, быстрый ход (нужно меньше оборотов для закрытия), возможность работы при высоких перепадах давления, высокая ремонтопригодность.
- Минусы: Высокое гидравлическое сопротивление (гасят напор), застойные зоны внутри корпуса.
Дисковые затворы
Современный «любимец» монтажников. Запирающий элемент — диск, который поворачивается вокруг своей оси.
- Где применяются: Системы водоснабжения, отопления, вентиляции, пищевая промышленность. Идеальны для больших диаметров при низком и среднем давлении.
- Плюсы: Компактность (влезают в узкие места), малый вес (не нагружают трубу), низкая цена, быстрое открытие (поворот на 90 градусов).
- Минусы:Сложнее обеспечить герметичность класса «А» на высоких давлениях, диск всегда находится в потоке (чуть снижает пропускную способность).
Шаровые краны
Самый массовый сегмент. Запирающий элемент — сфера со сквозным отверстием.
- Где применяются: Везде. От бытового смесителя до газопроводов высокого давления.
- Плюсы: Мгновенное перекрытие, полнопроходность (нет сопротивления потоку), высокая герметичность, долговечность.
- Минусы: Резкое открытие может вызвать гидроудар, ограничения по температуре (из-за фторопластовых уплотнений).
Битва титанов: сравнение типов для правильного выбора
Часто снабженцы и инженеры путаются, что лучше заложить в проект.
Давайте сравним.
Задвижка vs Вентиль
- Выбираем Задвижку, если: Диаметр трубы большой, перекрывать нужно редко, важно сохранить напор жидкости (прямоток).
- Выбираем Вентиль, если: Диаметр небольшой (до 150 мм), требуется абсолютная герметичность, или условия работы тяжелые (высокое давление).
Задвижка vs Затвор
- Затвор выигрывает в цене, весе и габаритах. Его легче монтировать на высоте.
- Задвижка надежнее на высоких давлениях и температурах, а также более ремонтопригодна (хотя и сложнее в обслуживании).
Как правильно выбирать арматуру под задачу
Монтажник видит трубу, а снабженец видит счет. Чтобы они поняли друг друга, выбор должен базироваться на четырех китах:
- Рабочая среда: Что течет? Вода, пар, кислота, газ? От этого зависит материал корпуса и уплотнений.
- Рабочее давление (PN): Какое давление в системе? Арматура на 16 бар (PN16) разорвется в системе на 40 бар. Всегда берите с запасом.
- Температура: Для горячего пара (+300°C) не подойдет шаровой кран с обычным уплотнением, которое потечет уже при +150°C.
- Тип присоединения: Фланцевое (для больших труб), муфтовое (резьба), под приварку (для ответственных магистралей).
Материаловедение для «чайников»
- Чугун: Дешево, надежно для воды и пара низкого давления. Боится ударов и морозов.
- Сталь (углеродистая): Для нефти, газа, высоких давлений и температур. Прочная, но ржавеет.
- Нержавеющая сталь: Для агрессивных сред (кислоты, щелочи) и пищевой промышленности. Дорого, но вечно.
- Латунь/Бронза: Идеал для мелкой бытовой арматуры.
ТОП-7 ошибок при выборе и монтаже: как слить бюджет в трубу
Это самый важный раздел статьи. Опыт показывает, что 90% аварий случаются из-за этих ошибок.
Ошибка №1. Покупка «по диаметру трубы», игнорируя давление
Снабженец получает заявку: «Нужна задвижка Ду100». Он покупает самую дешевую. А потом выясняется, что в трубе давление 25 атмосфер, а задвижка рассчитана на 10.
Итог: Разрыв корпуса, затопление объекта. Решение: Всегда уточнять Ру (PN) — номинальное давление.
Ошибка №2. Выбор чугуна там, где нужна сталь
Чугун хрупок. Если на объекте возможны гидроудары, вибрации или температура падает ниже -20°C (например, наружная установка на Севере), чугун лопнет.
Итог: Аварийная ситуация зимой. Решение: Для климатических зон с низкими температурами и систем с гидроударами — только сталь (09Г2С).
Ошибка №3. Смертельный трюк с дисковым затвором
Это классика боли монтажников. Дисковый затвор имеет поворотный диск, который при открытии выходит за габариты корпуса. Если монтажник использует обычные плоские фланцы, диск упирается в край трубы или фланца и не открывается, либо деформируется.
Итог: Заклиненная арматура, сломанный шток. Решение: Для затворов нужны воротниковые фланцы (под приварку встык), внутренний диаметр которых соответствует диаметру открытия диска.
Ошибка №4. Экономия «на спичках»: прокладки и крепеж
Купить задвижку за 50 000 рублей и поставить её на резиновые прокладки из старой камеры, затянув ржавыми болтами.
Итог: Через месяц болты сгнили, прокладка высохла — течь. Решение: Используйте паронитовые прокладки для температур, EPDM для воды, фторопласт для химии. Крепеж должен быть оцинкованным или нержавеющим.
Ошибка №5. Путаница: регулировка запорной арматурой
Монтажник или эксплуататор решает приоткрыть шаровой кран «наполовину», чтобы уменьшить напор.
Что происходит: Поток воды с песком и абразивом на огромной скорости начинает стачивать зеркало шара (кавитация). Через неделю кран перестает держать герметичность.
Решение: Запорная арматура — только ОТКРЫТО или ЗАКРЫТО. Для регулировки ставьте балансировочные клапаны или вентили со специальным конусом.
Ошибка №6. Задвижка вместо вентиля (и наоборот)
Ставить задвижку там, где нужно часто открывать и закрывать поток (например, в технологическом процессе) — мучение. Резьба штока быстро износится.
Решение: Для частых циклов — вентиль или шаровой кран с электроприводом. Задвижка — для ситуаций «открыл и забыл на полгода».
Ошибка №7. Иллюзия «универсальной» арматуры для агрессивных сред
Попытка поставить обычную нержавейку на кислоту или хлорсодержащие среды. Или использование уплотнения EPDM (обычная резина) там, где текут нефтепродукты.
Итог: Резина разбухает и превращается в жижу, герметичность теряется. Решение: Для нефтепродуктов — только уплотнения NBR (нитрил) или Витон. Для кислот — специальная футеровка. Всегда сверяйтесь с таблицей химической стойкости.
Рекомендации по эксплуатации и обслуживанию
Чтобы арматура прослужила заявленные 10–20 лет, а не один сезон, нужно соблюдать простые правила.
- Профилактика «закисания»: Даже если задвижка должна быть всегда открыта, раз в 3–6 месяцев её нужно полностью закрыть и открыть («прогнать» цикл). Это сбивает накипь и отложения с зеркала и штока. Иначе в час Ч она просто не сдвинется с места.
- Смазка шпинделя: Выдвижные части задвижек и вентилей должны быть смазаны. Сухое трение убивает резьбу.
- Чистота среды: 90% поломок шаровых кранов и задвижек с обрезиненным клином — это мусор в трубе (окалина после сварки, песок). Установка фильтра грязевика (ФМФ) перед арматурой продлевает ей жизнь в разы.
- Плавность: Никогда не закрывайте затвор или кран рывком. Резкая остановка потока вызывает гидроудар, способный разорвать сварные швы трубопровода.
- Хранение до монтажа: Заглушки на патрубках снимать только перед установкой. Если внутрь попадет грязь или пыль до монтажа, герметичности не будет.
Заключение
Запорная арматура — это не место для экспериментов и слепой экономии. Разница в цене между качественной стальной задвижкой и дешевой чугунной подделкой может составлять 20%, но стоимость ликвидации последствий аварии будет выше в сотни раз.
Резюмируем чек-лист для закупки:
Чек-лист для закупки арматуры
Например, вода, пар, химическая среда и их температура.
Рекомендуемый запас: +20-30% от рабочего давления.
Если на все пункты вы ответили «Да» — ваша система будет надежной, а репутация — безупречной.
